Назначение
Блочная кустовая насосная станция предназначена для перекачки пресной и пластовой воды и для подачи ее на прием нагнетательных скважин в систему поддержания пластового давления.
БКНС изготавливается на базе центробежных, плунжерных и горизонтальных насосных агрегатов.
Типовой состав
- Блок подпорных насосов;

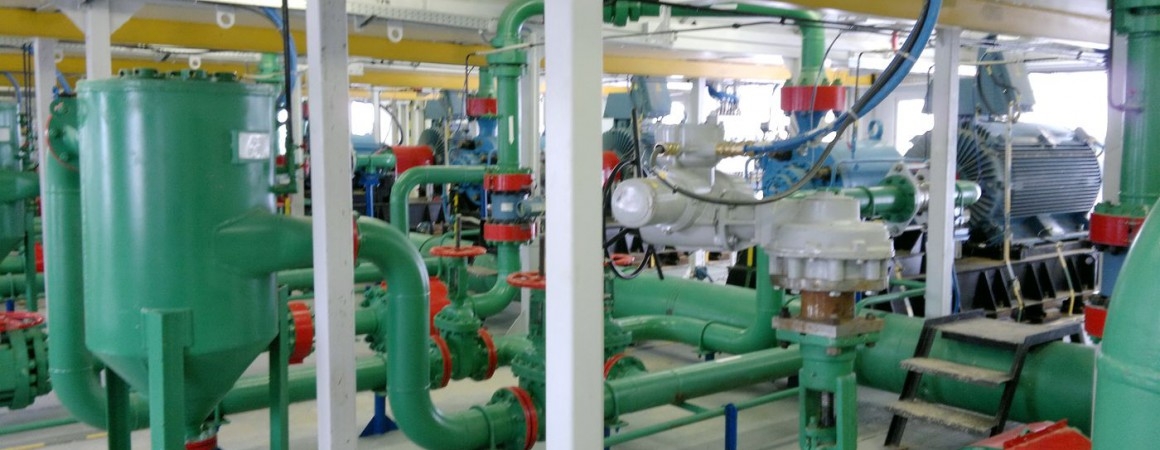

- Машинный зал с основными насосами, технологическими трубопроводами и ЗРА;

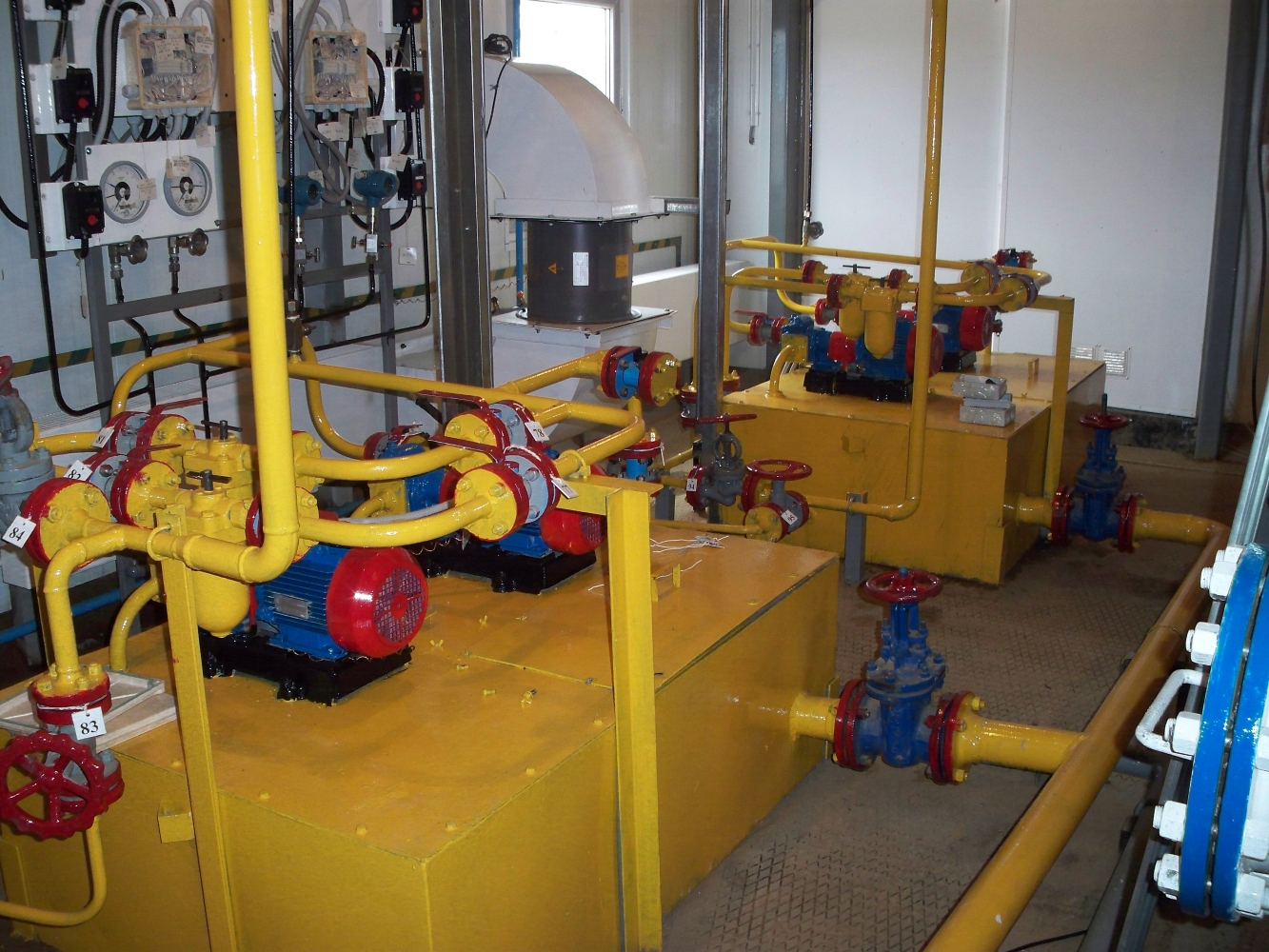

- Блок маслохозяйства;
- Блок напорной гребенки;
- Система измерения количества воды;
- Блок аппаратурный;
- Блок частотного регулирования;
- Блок ЩСУ и трансформаторов;
- Блок операторный;
- Вентиляционная камера;
- Системы жизнеобеспечения;
- Система ПАЗ;
- Система передачи информации на верхний уровень.
Технические характеристики
|
Параметр
|
Значение
|
|
Рабочая среда
|
пресная, пластовая вода
|
|
Температура рабочей среды, °С
|
0…+60 (более высокая температура по спецзаказу)
|
|
Плотность, кг/м3
|
1000…1200
|
|
Максимальный размер твердых частиц, мм, не более
|
0,1…0,2
|
|
Водородный показатель, рН
|
4…9
|
|
Марка насосного агрегата
|
ЦНС, ГНУ, ЭЦН
|
|
Давление на приеме основного насосного агрегата, МПа
|
0,1-3,0
|
|
Максимальный развиваемый напор, м
|
600–2400
|
|
Напряжение питания основных агрегатов, В
|
6000, 10000
|
|
Температура в блоке-укрытии, °С, не ниже
|
+5
|
|
Степень огнестойкости по СНиП 21–01–97
|
IV–II
|
|
Категория взрывопожарной и пожарной опасности по НПБ 105–03
|
А, В, Д
|
|
Габаритные размеры с площадками обслуживания и вспомогательными блоками, м, не более
|
согласно ТЗ
|
|
Климатическое исполнение по ГОСТ 15150-69
|
У1, ХЛ1
|
