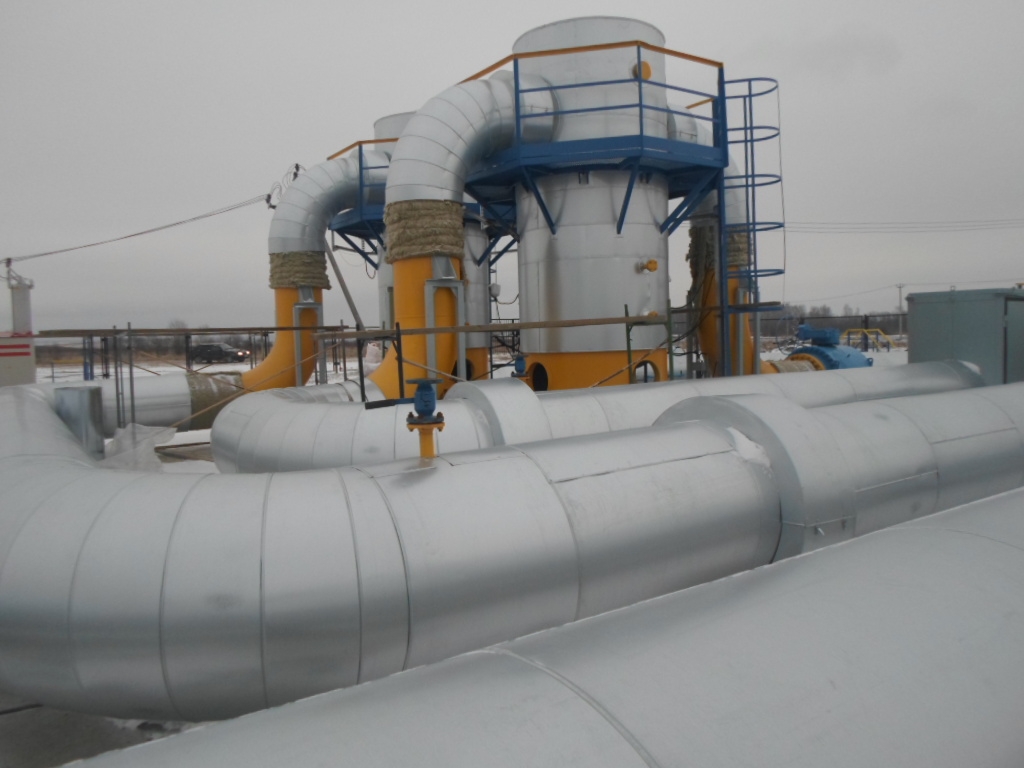

Назначение
СИКГ предназначена для автоматизированного (оперативного или коммерческого) учёта количества и определения качества, включая компонентный состав, природного или свободного нефтяного газа при хранении, транспортировке, переработке, а также при проведении расчётно-кассовых операций.
СИКГ входит в состав установок подготовки нефти (УПН), газотранспортных трубопроводов нефтегазодобывающих предприятий.

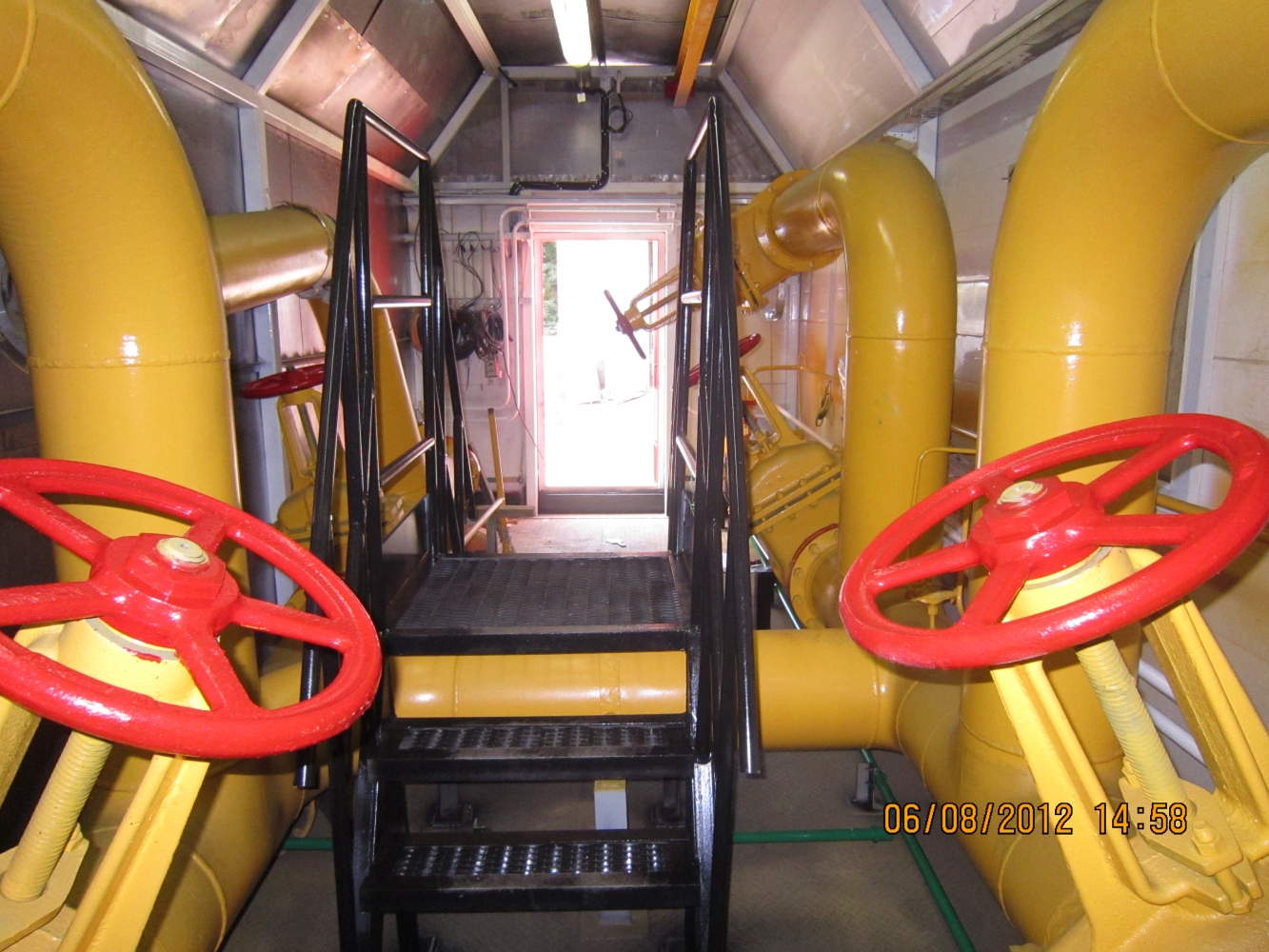

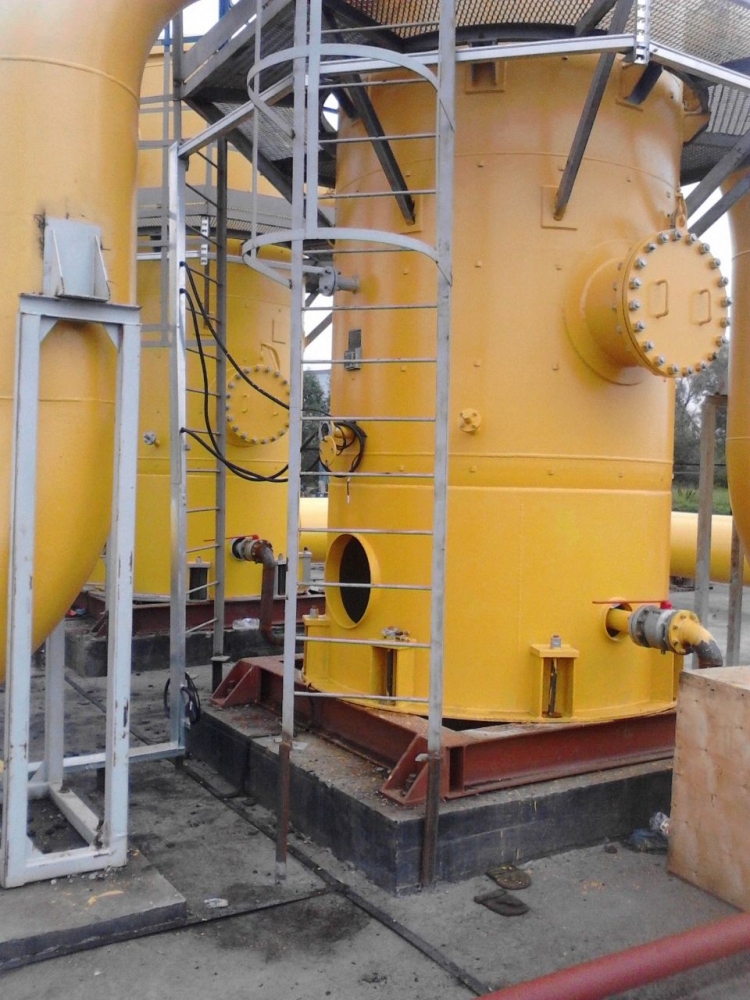

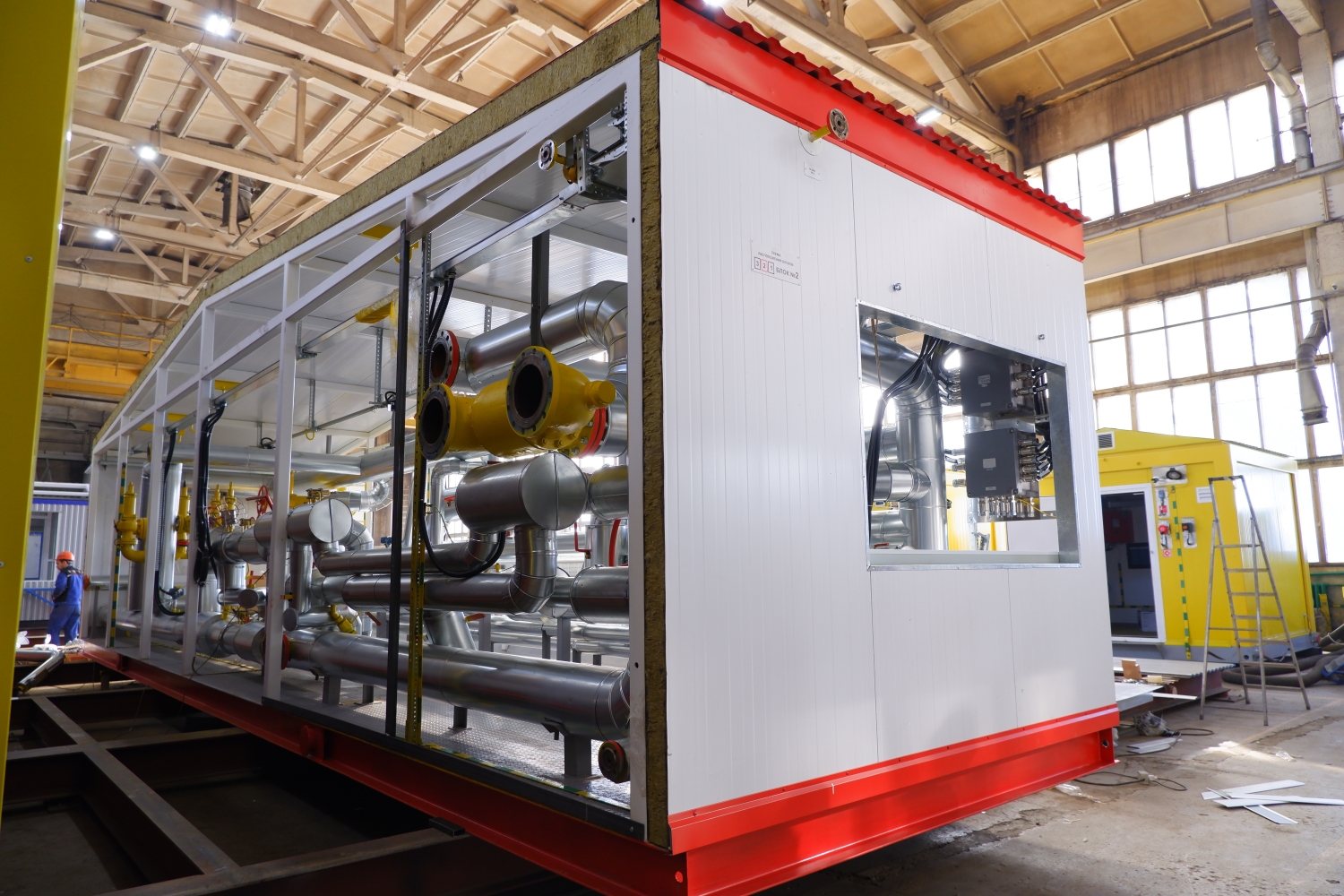

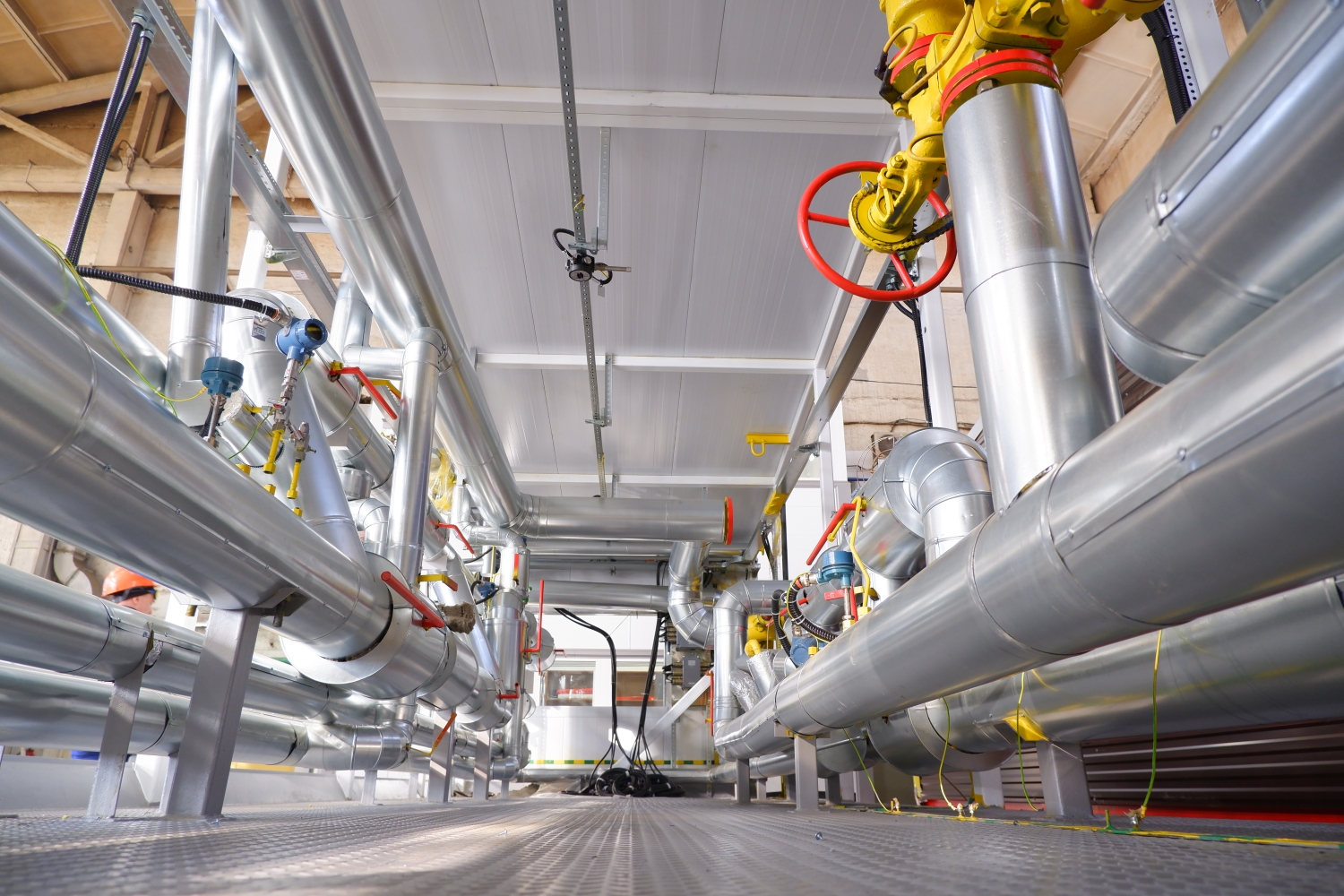

Типовой состав
- Преобразователь расхода газа;
- Вычислитель расхода, обеспечивающий выполнение всех функций, требуемых для измерения, контроля и управления расходом как по одной, так и по нескольким измерительным линиям;
- Газовая хроматографическая система, выполняющая анализ всего компонентного состава газа или концентрации интересующих компонентов;
- Анализатор «точки росы»;
- Преобразователи давления и температуры;
- Регуляторы давления или расхода;
- Система пробоотбора;
- Аппаратно-программные средства для управления исполнительными элементами.
В зависимости от категории и класса СИКГ могут применятся различные типы расходомерных комплексов: вихревые, турбинные, ультразвуковые, термоанемометрические, многопараметрические и расходомеры на основе стандартных сужающих устройств.
Технические характеристики
|
Параметр
|
Значение
|
|
Рабочая среда
|
природный, попутный нефтяной газ
|
|
Режим работы
|
непрерывный, постоянный
|
|
Рабочее давление, МПа, не более
|
10,0
|
|
Плотность газа, кг/м3
|
0,7...0,9
|
|
Температура рабочей среды, °С
|
+18... +55
|
|
Температура внутри блока, °С, не ниже
|
+5
|
|
Температура окружающей среды, °С
|
−50...+50
|
|
Напряжение питания, В
|
220/380
|
|
Потребляемая мощность, кВт, не более
|
5,5
|
|
Категория взрывопожароопасности зданий по НПБ-105-03
|
А
|
|
Степень огнестойкости блока по СНиП 21-01-27
|
IV
|
