Назначение
Трубопоршневая поверочная установка 1 или 2 разряда предназначена для проведения контроля метрологических характеристик и поверки средств измерений объема и массы на месте эксплуатации без нарушения процесса учета рабочего продукта.
Типовой состав
- Технологические и дренажные трубопроводы;
- Запорная арматура;
- Калиброванный участок;
- Загрузочная и приемная камера;
- Кран-манипулятор с контролем протечек (с ручным или электрическим приводом);
- Датчики (сигнализаторы) движения шарового поршня;
- Датчики давления и температуры, манометры и термометры;
- Компаратор с вспомогательным технологическим оборудованием;
- Система обработки информации.

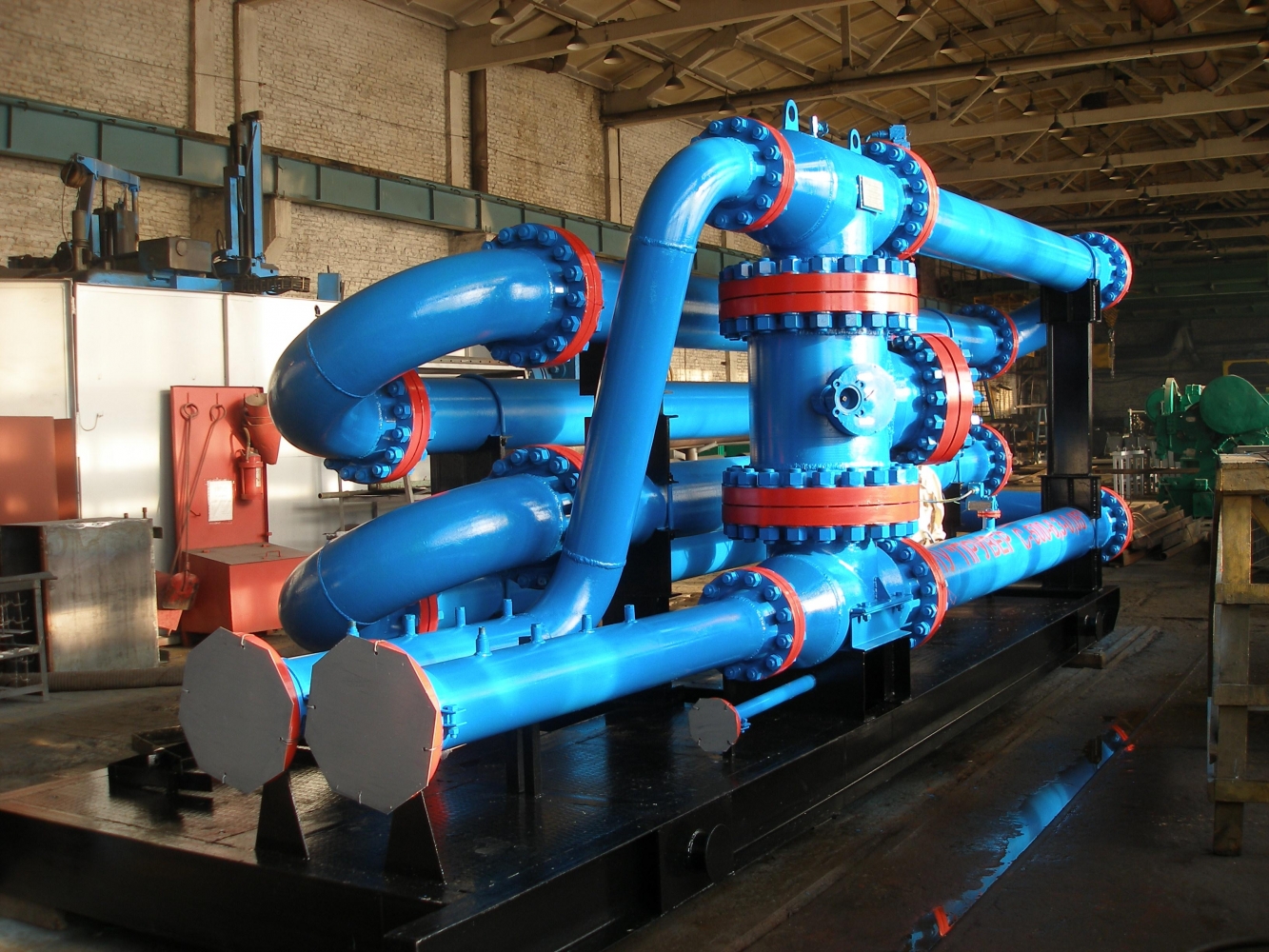

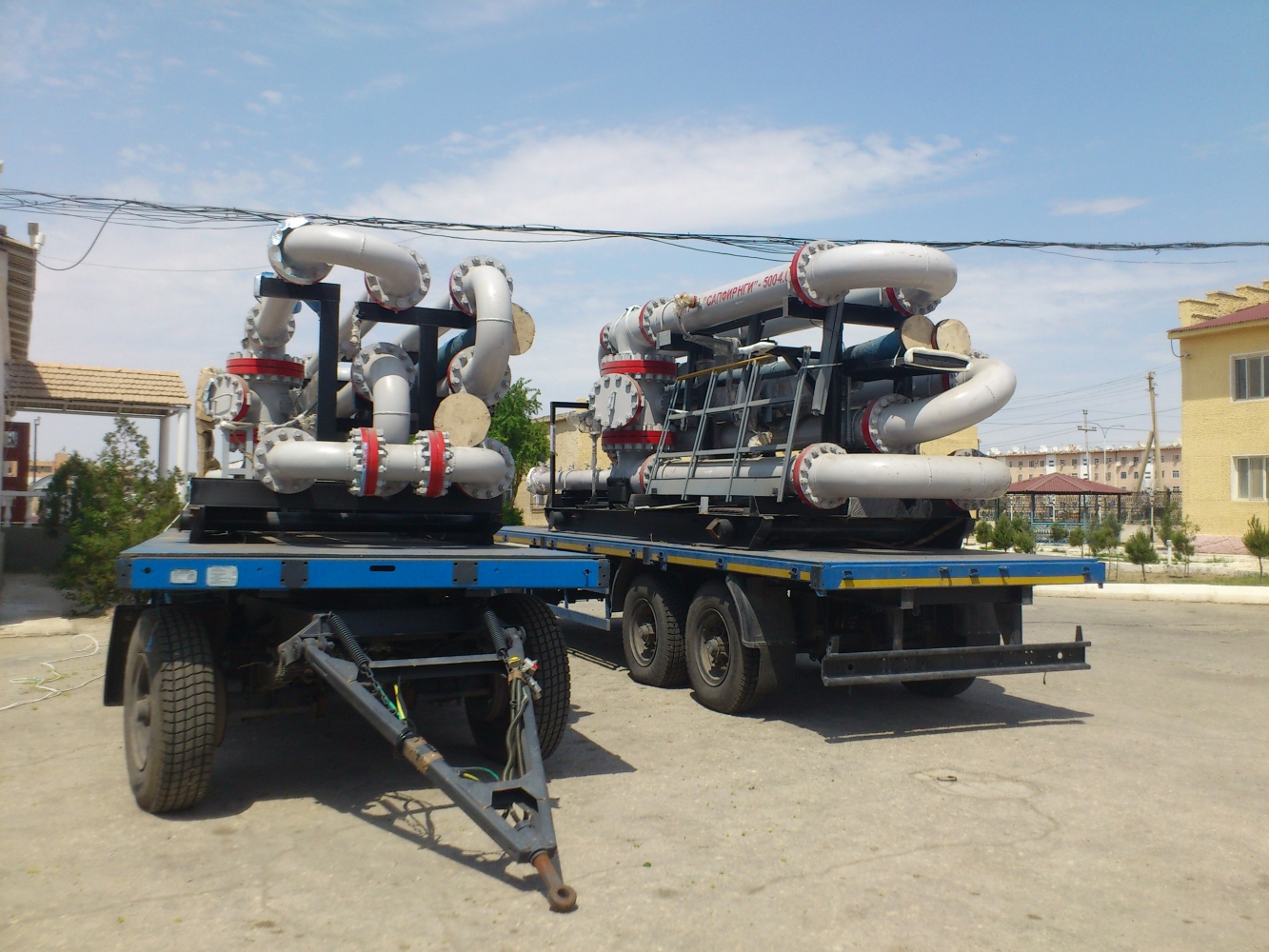

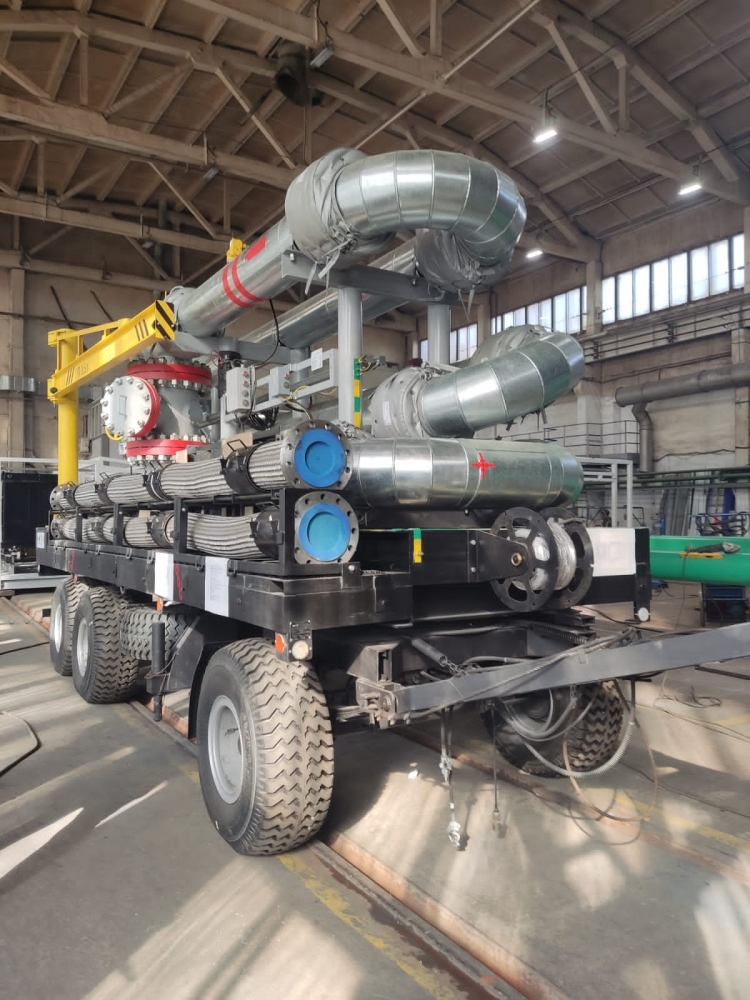

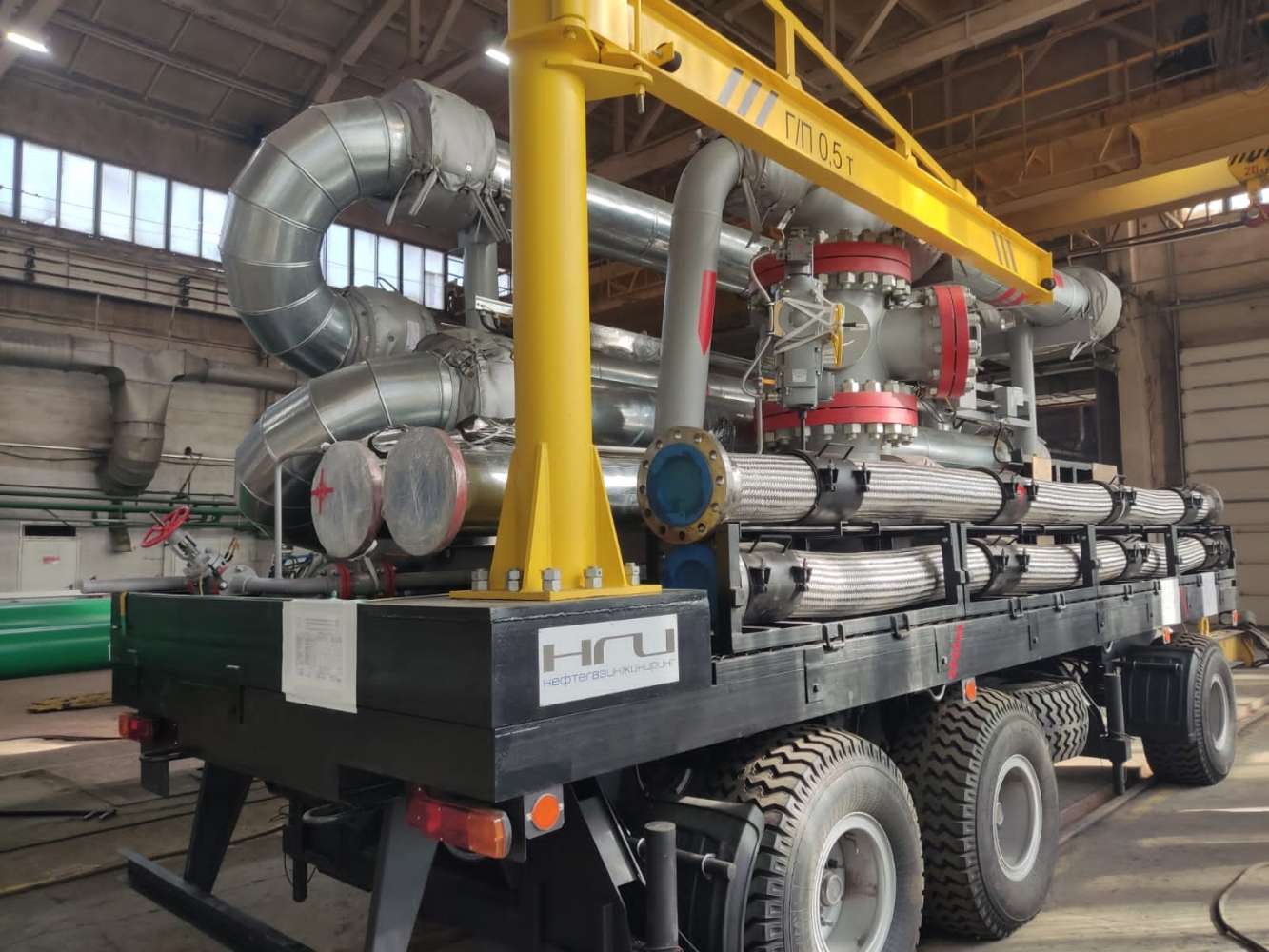

ТПУ смонтирована на рамном основании и допускает транспортировку автомобильным транспортом. Возможно размещение ТПУ в обогреваемом блок-боксе с систнмами жизнеобеспечения.
Технические характеристики
|
Параметр
|
ТПУ 50
|
ТПУ 100
|
ТПУ 300
|
ТПУ 500
|
ТПУ 500
|
Рабочий диапазон по пропускной способности, м3/ч
|
от 3 до 50
|
от 8 до 100
|
от 25 до 300
|
от 20 до 500
|
от 100 до 1100
|
Рабочее давление, МПа, не более
|
6,3
|
Вместимость калиброванного участка, м3,не более
|
0,25
|
0,5
|
1,5
|
2,5
|
2,5
|
Предел допускаемой относительной погрешности, %
|
Для ТПУ I разряда ±0,05
Для ТПУ II разряда ±0,09
|
Рабочая среда
|
вода, нефть, нефтепродукты
|
Температура рабочей среды, °С
|
от +5 до +90
|
Вязкость рабочей среды, сСт
|
от 0,55 до 150
|
Плотность рабочей среды, кг/м3
|
от 800 до 1200
|
Содержание сернистых соединений в массовой доле, %, не более
|
2,0
|
Содержание свободного газа
|
не допускается
|
