Назначение
Блок дозирования химреагентов осуществляет автоматизированную подготовку и дозированное введение разнообразных жидких реагентов в трубопроводы промысловой системы транспортировки и подготовки нефти для реализации внутритрубопроводного деэмульгирования нефти, уменьшения отложения солей на стенках продуктопроводов и оборудования, а также для защиты трубопроводов и оборудования от коррозии.
Применяется в групповых установках комплексной подготовки нефти, газа и воды, на кустовых площадках, площадках дожимных насосных станций.
Типовой состав

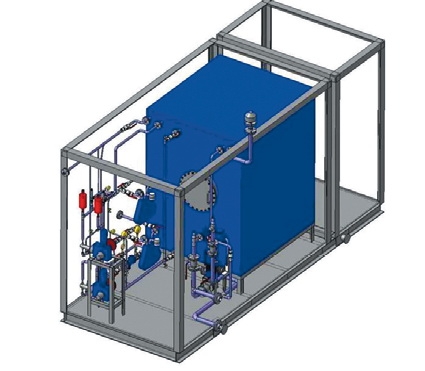

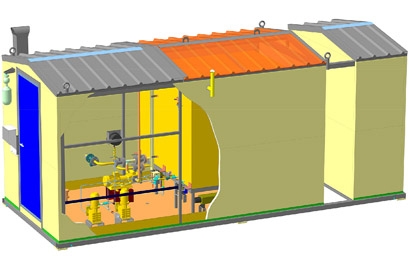

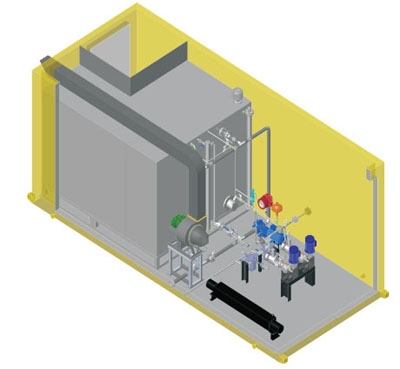

Блок дозирования химреагентов состоит из технологического и аппаратного отсеков.

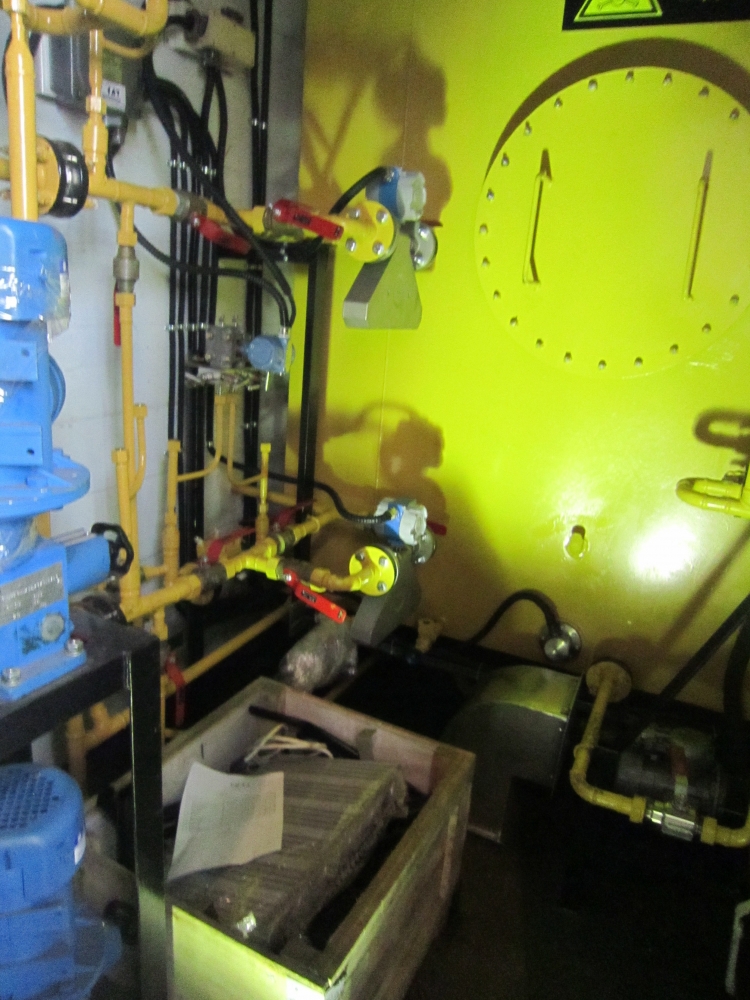

В технологическом отсеке блока устанавливаются:

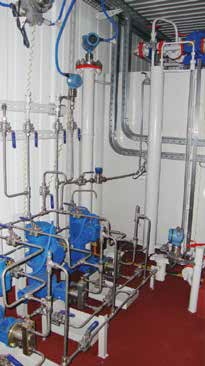

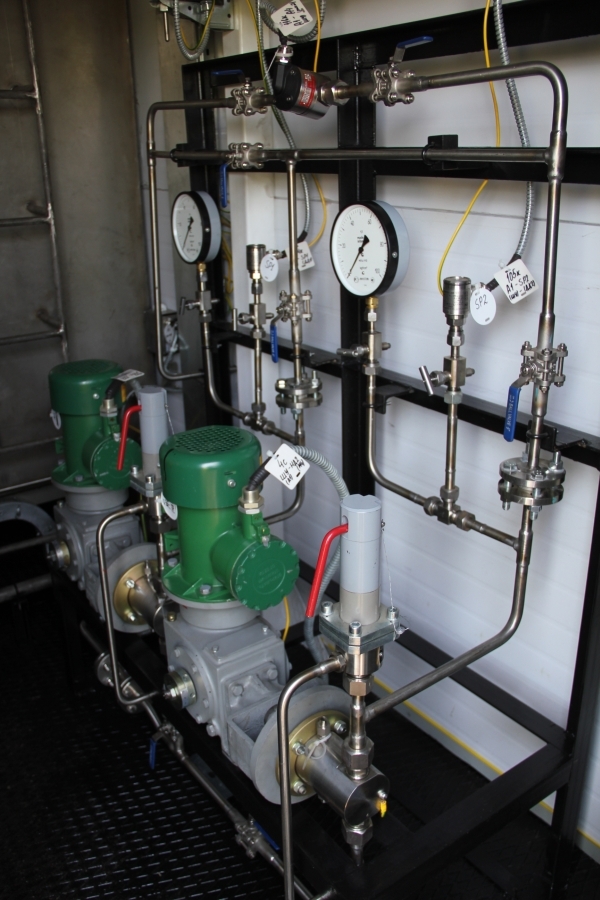

- Насос-дозатор (электронасосный дозировочный агрегат, мембранный или плунжерный), осуществляющий непрерывное объемное дозирование химреагентов;
-
Насос шестеренный;
-

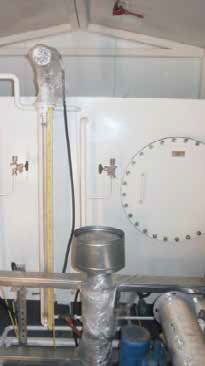

Емкость внутренняя (расходная) прямоугольного сечения, сварная, с визуальным уровнемером;
-
Емкость наружная (технологическая) безнапорная, сварная, прямоугольного сечения, с визуальным уровнемером;
-
Трубопроводная обвязка нагнетательной и приемной линий насосов-дозаторов, включающая при необходимости дополнительное оборудование;
-
Система вентиляции и освещения;
-
КИПиА для осуществления контроля технологических параметров и постов управления.
Технические характеристики
Параметр
|
Значение
|
|
Рабочее давление нагнетания реагента, МПа, не более
|
10
|
|
Количество дозировочных насосов, шт.
|
по требованию заказчика
|
|
Максимальная производительность, л/ч, не более
|
от 0,04 до 100
|
|
Электропитание
|
3~50 Гц 220/380В
|
|
Температура окружающего воздуха, °С
|
-60...+50
|
