Назначение
- Для измерения в автоматизированном режиме количества нефти/нефтепродуктов;
-
Для определения в автоматизированном режиме показателей качества (плотность, вязкость, влагосодержание) и параметров нефти (давление, температура);
-
Для отбора объединенной пробы по ГОСТ 2517;
-
Для выдачи информации, передаваемой средствами автоматизации, и последующего ее архивирования и отображения ее на автоматизированном рабочем месте оператора (АРМ-оператора).

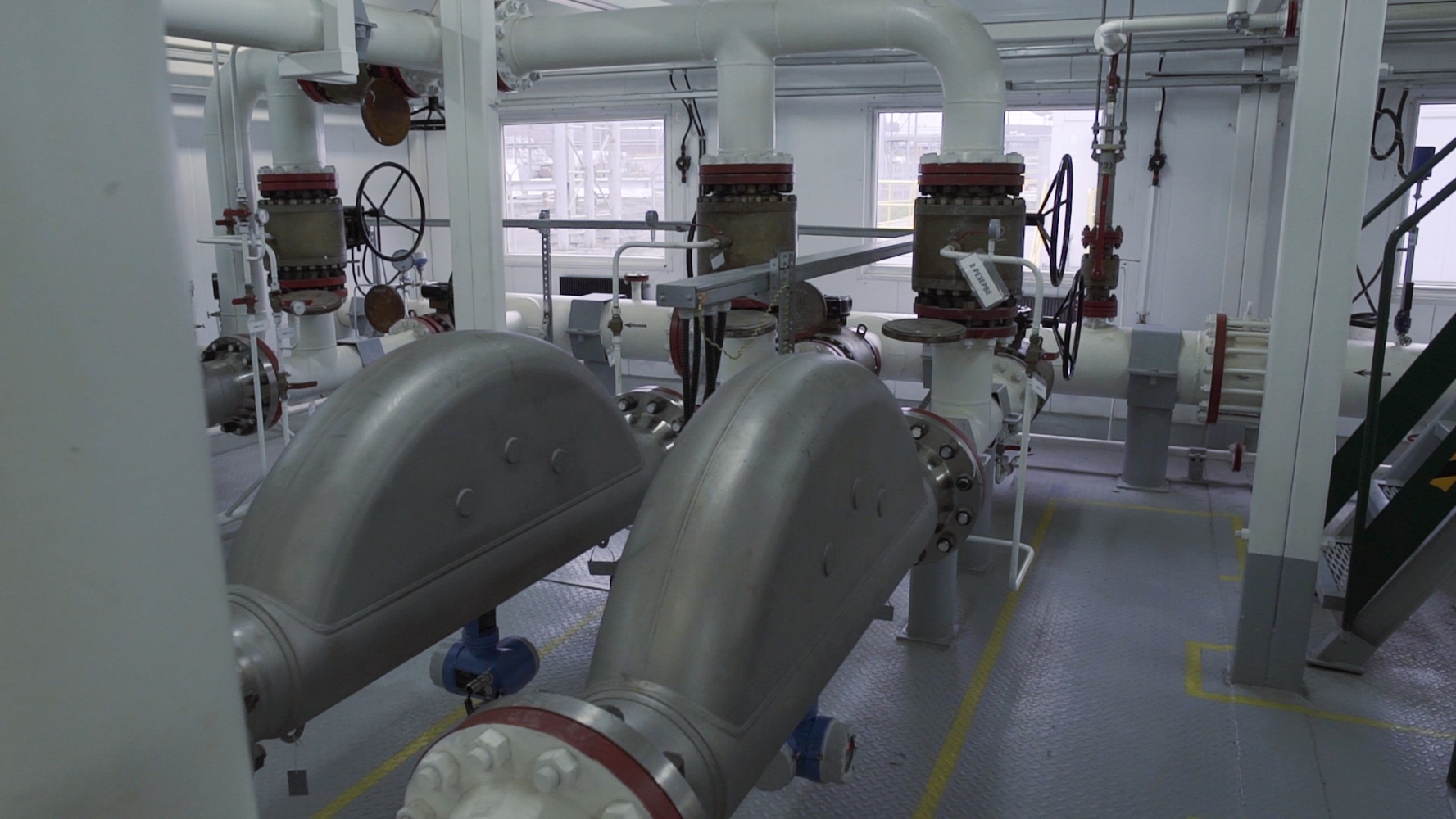

СИКНС изготавливаются на базе объемных, массовых или ультразвуковых преобразователей расхода.
Типовой состав

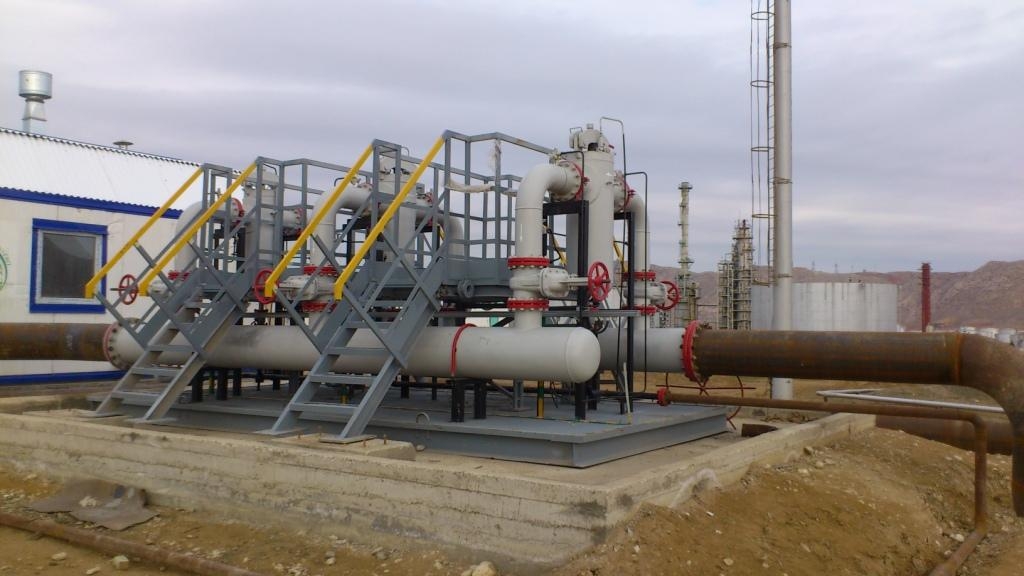

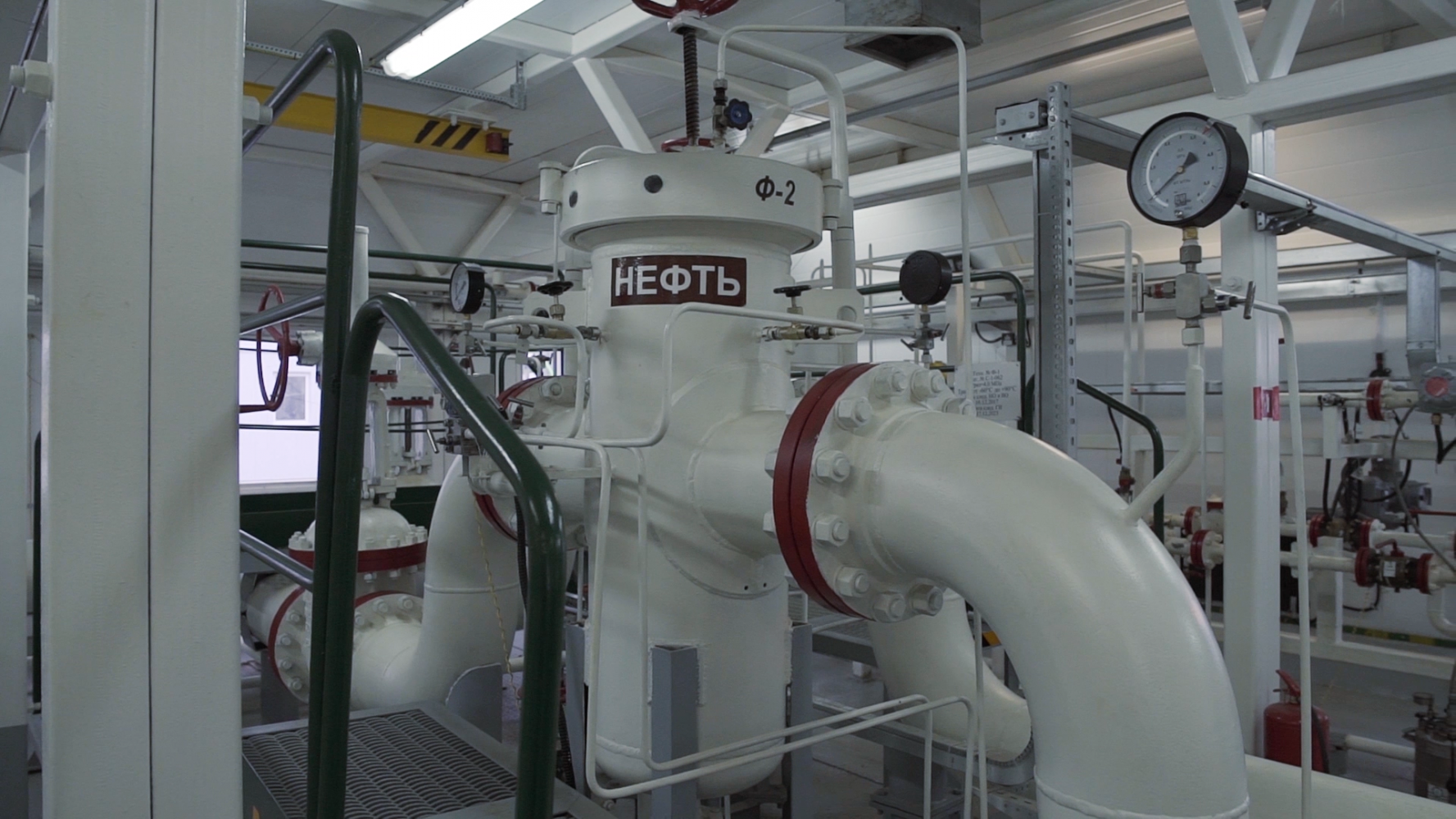

- Блок фильтров (БФ);

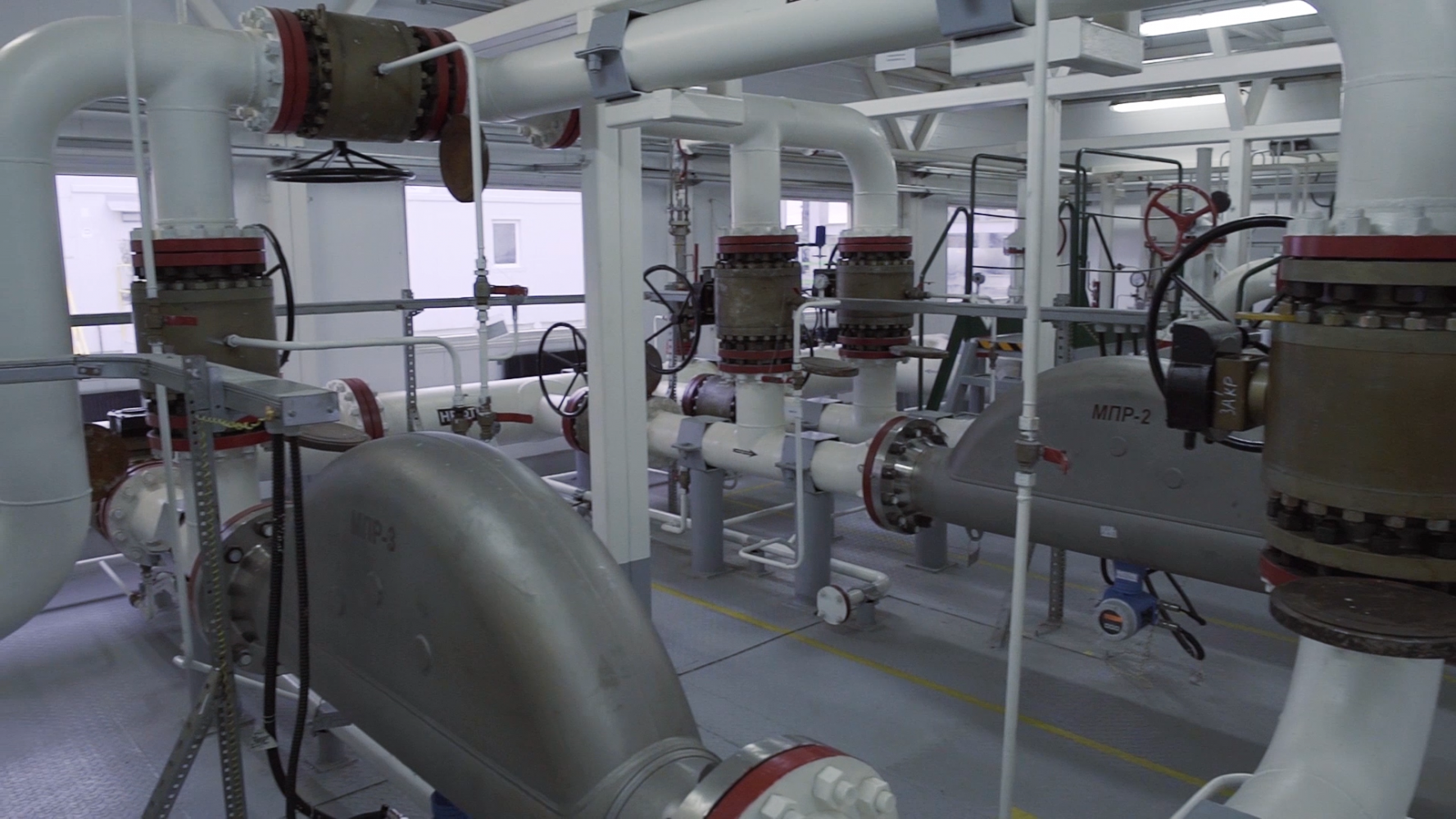

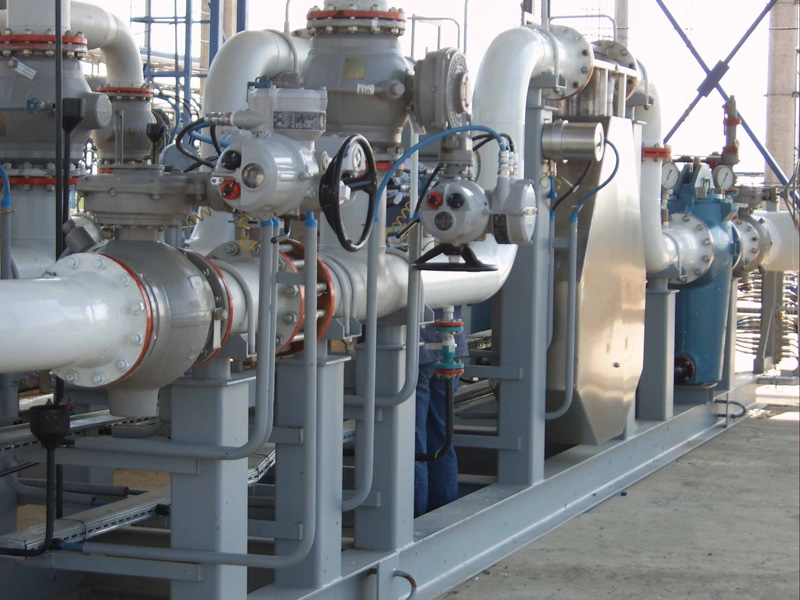

- Блок измерительных линий (БИЛ);

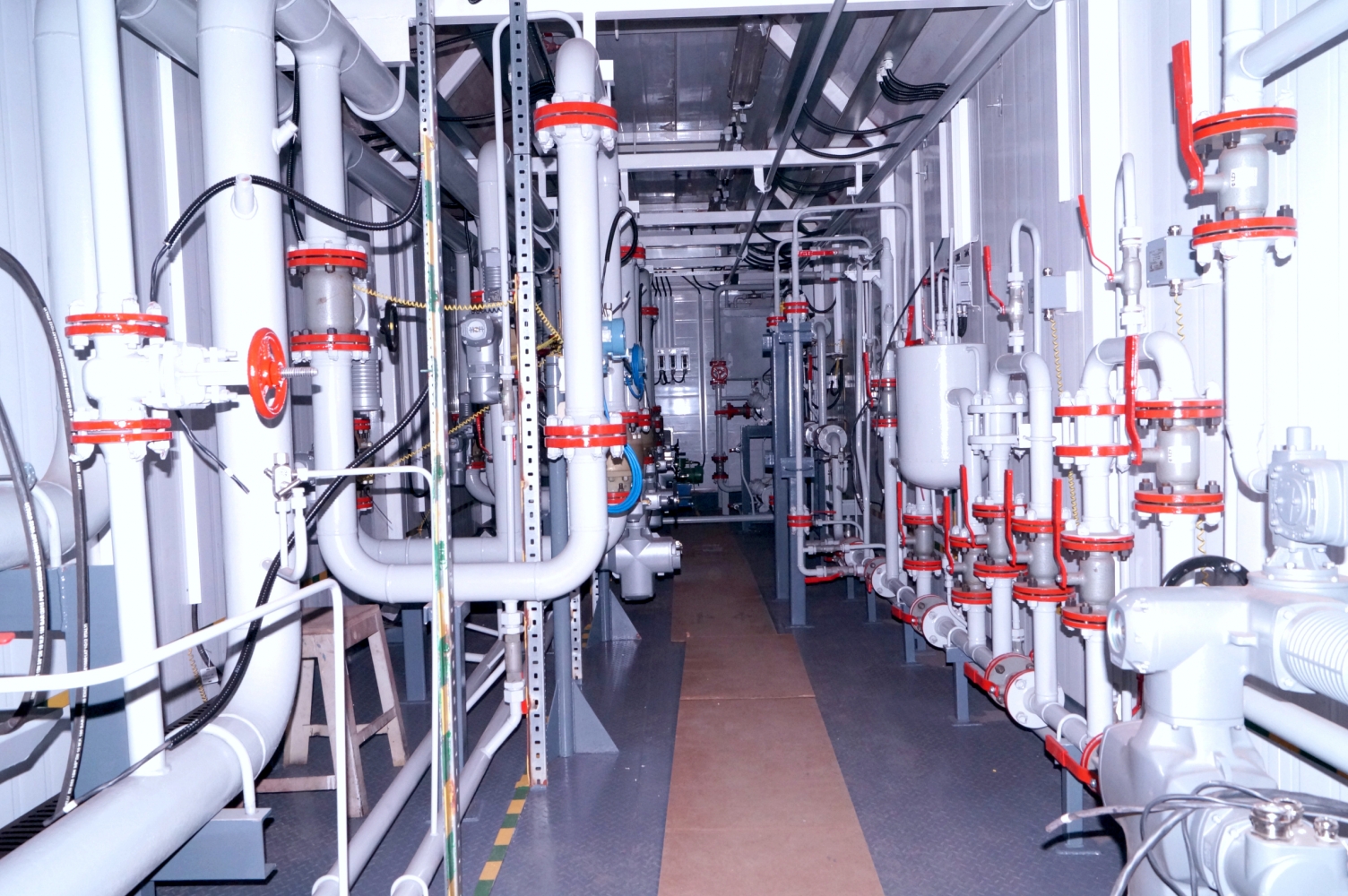

- Блок измерений параметров качества нефти (БИК);
- Поверочная установка (ПУ);
- Узел подключения поверочной установки (УППУ);
- Система обработки информации (СОИ).

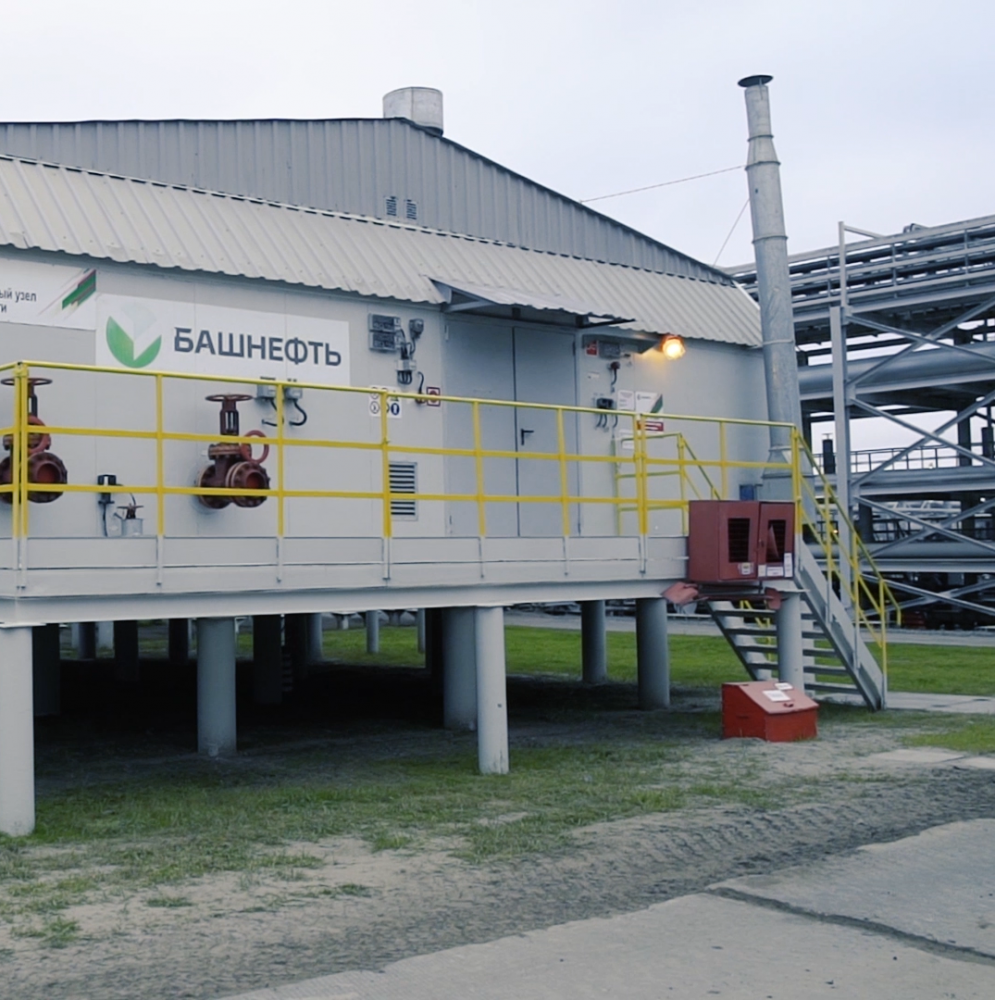

В зависимости от особенностей технологического режима и требований заказчика возможна отдельная поставка указанного оборудования в модульном (открытом) или блочно-модульном (блок-бокс) исполнении.
Технические характеристики
Параметр
|
Значение
|
|
Рабочая среда
|
нефть, нефть сырая, нефтепродукты
|
|
Режим работы
|
непрерывный, периодический
|
|
Рабочее давление, МПа, не более
|
10,0
|
|
Максимальный диапазон расходов
|
без ограничений
|
|
Плотность рабочей среды, кг/м3
|
700…980
|
|
Вязкость рабочей среды, сСт, не более
|
200
|
|
Температура рабочей среды, °С
|
-40 … +100
|
|
Температура внутри блока, °С, не ниже
|
+ 5
|
|
Напряжение питания, В
|
220/380
|
|
Потребляемая мощность, кВт, не более
|
20
|
|
Температура окружающей среды, °С
|
-60 …+50
|
|
Категория взрывопожароопасности зданий по НПБ-105-03
|
А
|
|
Степень огнестойкости блока по СНиП
|
21-01-27 IV-II
|
