Назначение

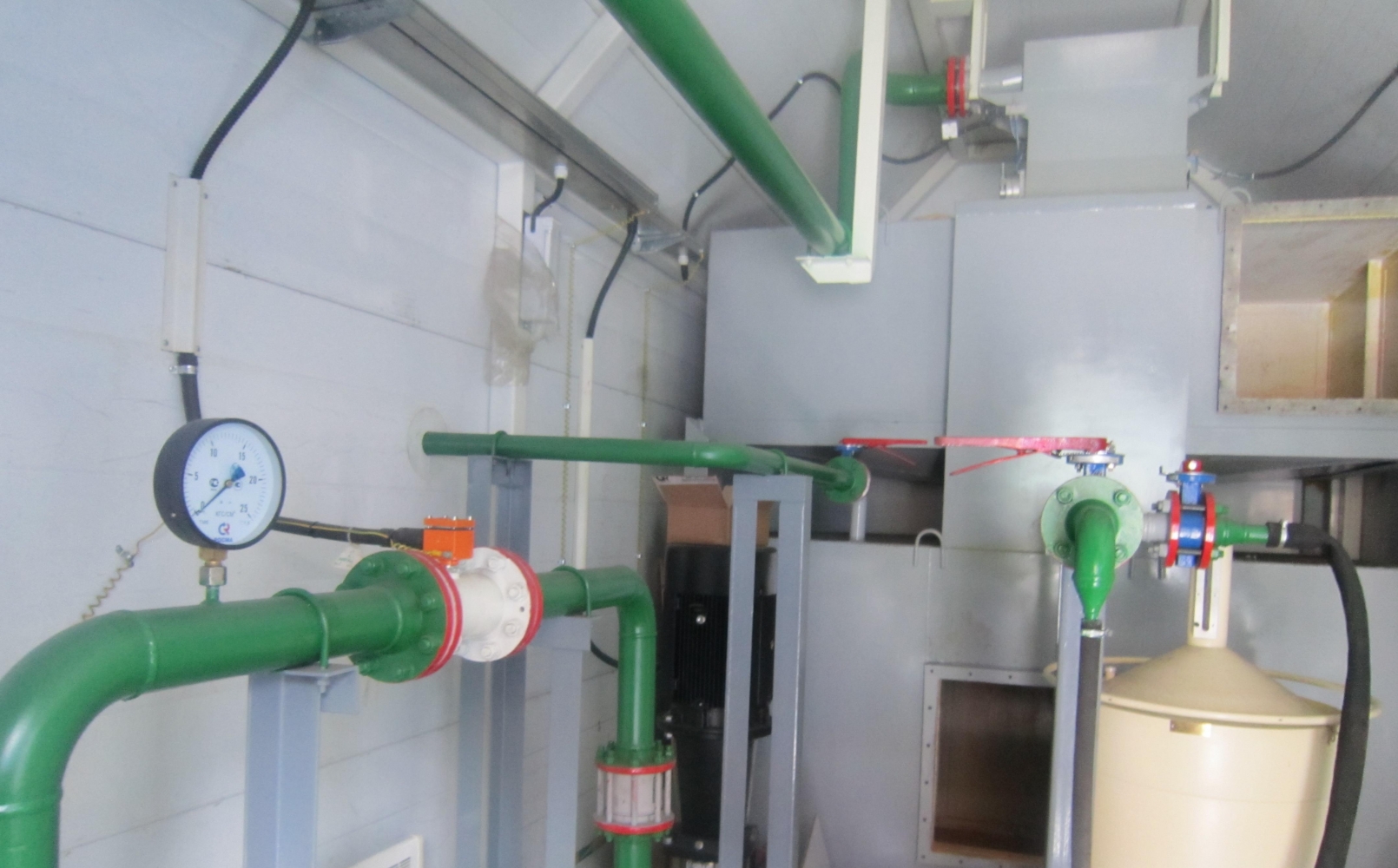

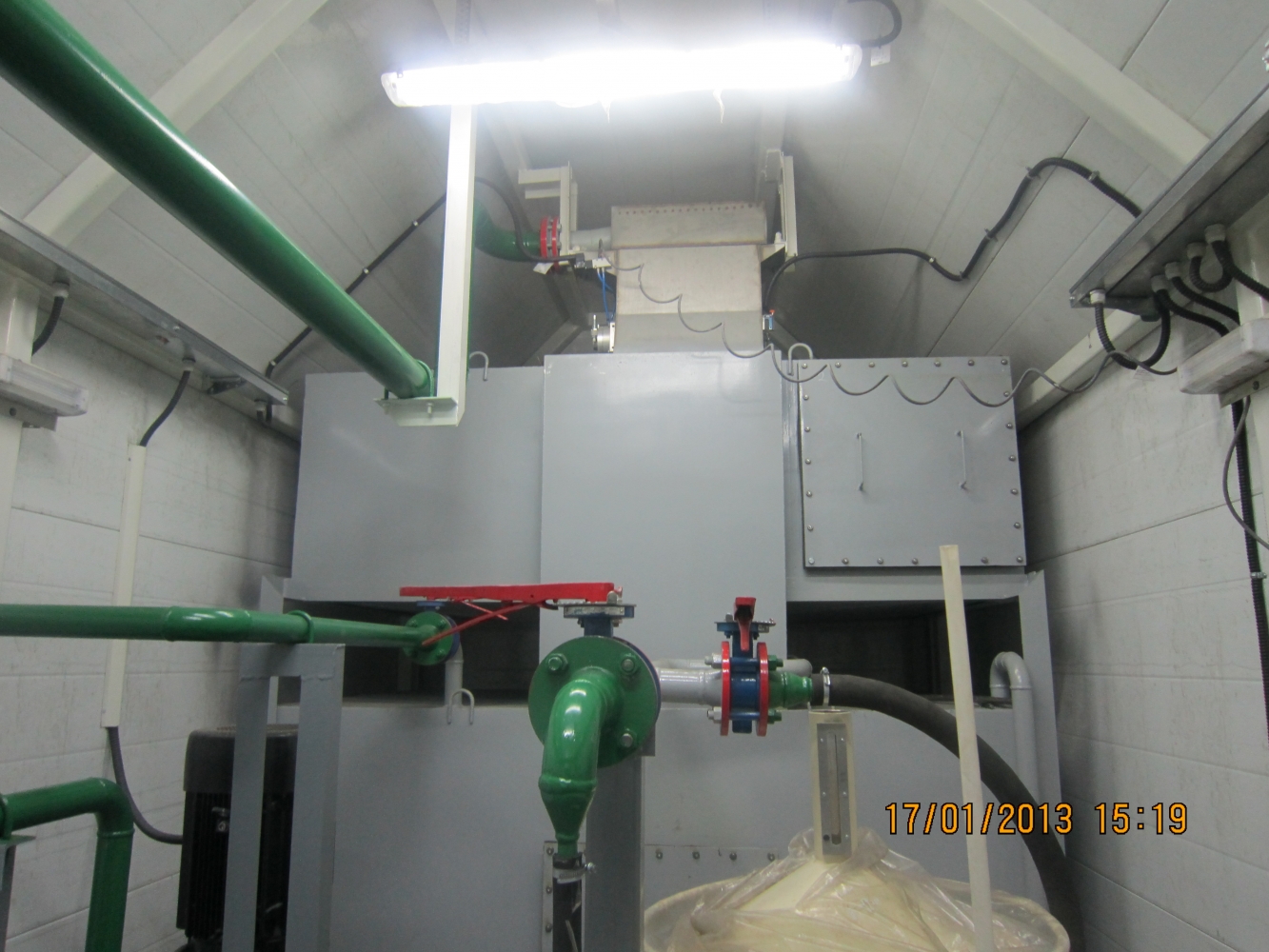

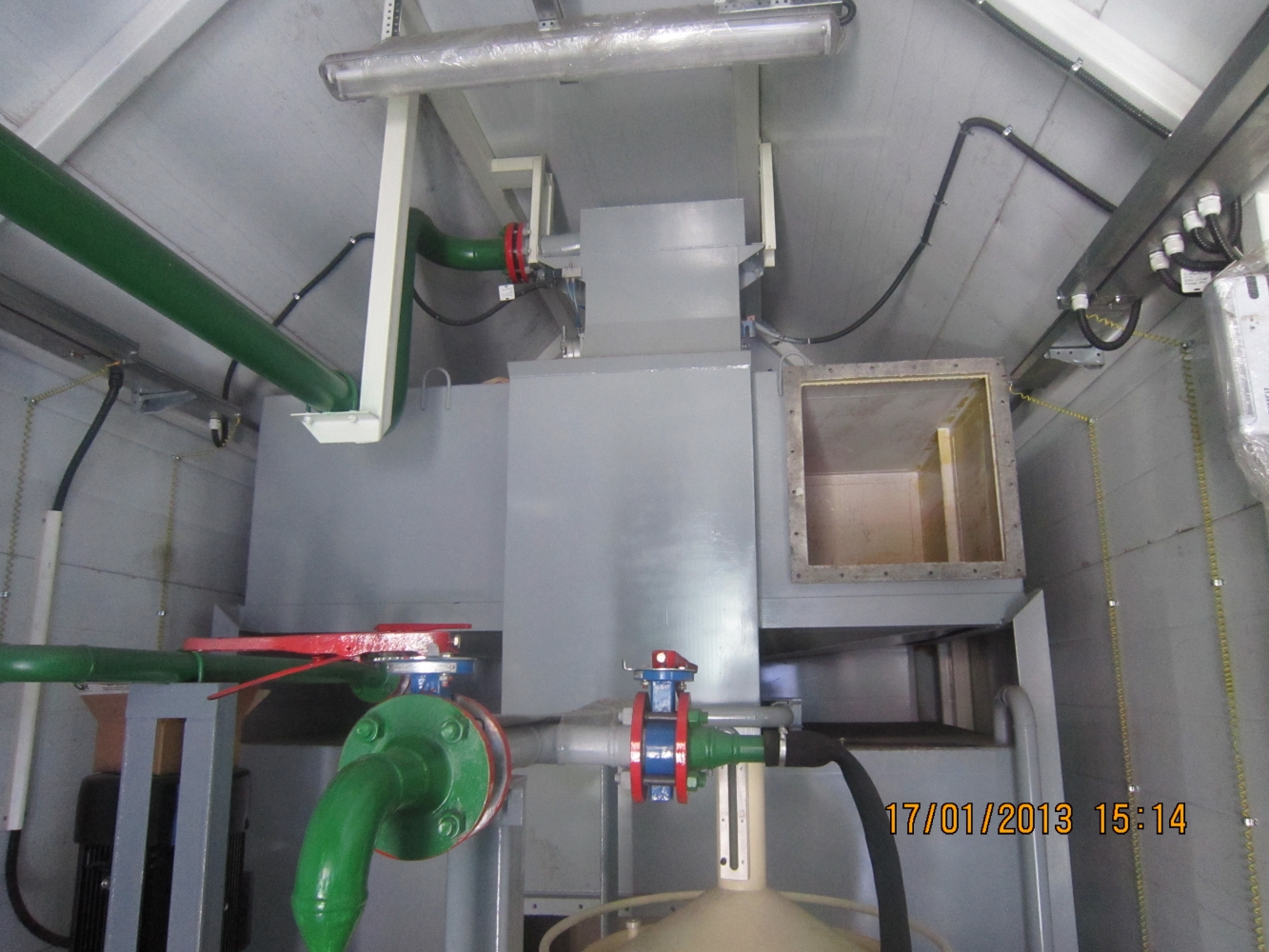

БОС предназначен для поверки трубопоршневой поверочной установки (ТПУ) и счетчиков расходомеров объмных. БОС представляет собой совокупность технологического и вспомогательного оборудования (трубопроводов, запорно-регулирующей арматуры и др.) и средств измерения (преобразователи расхода, мерники, термометры, манометры и др.), предназначенных для выработки сигналов измерительной информации в форме, удобной для автоматической и ручной обработки.
Типовой состав
- Технологическое оборудование (расходомер, калиброванные емкости, мерники 1-го разряда, переключатель потока, вспомогательные емкости и др.);
-
Насосные агрегаты (основной, вспомогательный);
-
Запорная и регулирующая арматура;
-
Технологические трубопроводы;
-
Дренажные трубопроводы;
-
Комплект КИПиА;
-
Блок-бокс;
-
Системы жизнеобеспечения блок-бокса (отопление, вентиляция);
-
Система управления насосными агрегатами;
-
Система электроснабжения насосных агрегатов;
-
АРМ оператора.
Технические характеристики
Параметр
|
Значение
|
Рабочая среда
|
техническая вода
|
Категория трубопроводов
|
V
|
|
Давление рабочее, МПа
|
0,8
|
|
Температура
|
|
— окружающей среды, °С
|
-60 до +50
|
|
— минимальная в блоке, °С
|
не менее +5
|
Класс взрывоопасной зоны (ПУЭ)
|
невзрывоопасная
|
Категория помещения по взрывопожароопасности (НПБ 105–2003)
|
Д
|
Предел допускаемой относительной погрешности определения объема, %
|
± 0,02
|
